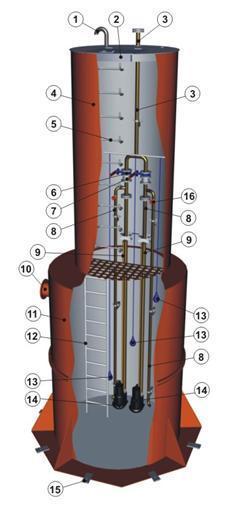

1 - вентиляция

2 - крышка

3 - напорный трубопровод

4 - корпус

5 - лестница

6 - задвижка

7 - обратный клапан

8 - байпас

9 - направляющие стойки

10 - входной патрубок

11 - корпус рабочей зоны

12 - лестница

13 - поплавковый датчик

14 - насос

15 - крепление

16 - вентиль

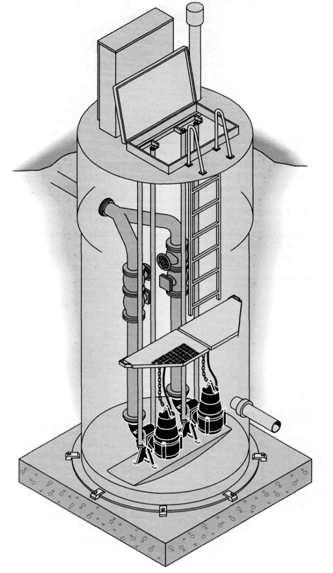

Приемная решетка на рисунке не показана, но часто применяется в конструкции КНС для фильтрации сточных вод от негабаритных предметов, накопление которых, требует периодичной и трудоемкой очистки резервуара, а также защищает насосы от блокировки.

Станции делятся по назначению:

- напорные

- локальные

- промежуточные

- главные

по конструкции:

- подземные для погружных насосов

- подземные для погружных насосов с сервисной площадкой

- подземные с машзалом ниже уровня воды, секционные

- подземные с машзалом ниже уровня воды и раздельными секциями

- подземные с машзалом выше уровня воды

Для удовлетворения потребностей производственных, коммерческих и коммунальных предприятий требуются емкости средних и больших объемов различной конструкции. С этой целью компания «Вулвер» предлагает проектно-технические решения для сбора и перекачивания сточных вод в зависимости от индивидуальных условий Заказчика или согласно существующей проектно-технической документации.

Мы предлагаем принципиально новую и актуальную продукцию полимерных резервуаров с сотовой стенкой, которые являются экономичной альтернативой подобным изделиям из бетона, металла и кирпича.

Канализационные колодцы стандартных и нестандартных размеров изготавливаются из труб, днищ и горловин с сотовой стенкой соответственно типичному проектному решению ТПР 902-09-22.84. В качестве конструкционного материала для формирования стенки берутся водопроводные
полиэтиленовые трубы диаметром 20 – 110 мм, изготовленные согласно ТУ В В.2.7-25.2-329264-66-002.

Цилиндрическая, сферическая, коническая или плоская форма изделий получается путем намотки данных труб на специальных устройствах с одновременной непрерывной экструзионной их сваркой, как с внутренней, так и с внешней поверхности. Таким образом, получаются одно-, двух- или трехслойные трубы, стенки и днища для строительства полимерных сооружений разнообразного назначения.

В зависимости от типа почвы предлагается бетонная подготовка или бетонная погрузка по типичным и нашим решениям. Корпус колодца выдерживает максимальные расчетные вертикальные нагрузки благодаря верхним днищам, усиленным угольниками. Высота горловины колодца и место ее размещения определяется проектом.

Емкости изготовляются для трех типов грунтов: тип В-1-для сухих грунтов, тип В-2-при наличии грунтовых вод, тип В-3-для проседающих грунтов (при оформлении заказа или проектировании, необходимо указать тип грунтов). Инструкции по монтажу емкостей предоставляются монтажным организациям осуществляющих их установку.

Относительно кратковременных нагрузок горловины емкостей бывают двух типов: Тип І – для колодцев в зоне автомобильных дорог, на которых предусмотрено движение автотранспорта; Тип ІІ – для колодцев установленных за пределами проезжей части, в зеленых зонах.

В стандартную поставку емкости входят: люк, внутренняя обвязка из труб и фитингов, подъемная цепь для каждого насоса, направляющая труба для монтажа-демонтажа насоса (оцинкованная труба), экран для гашения потока подводящего коллектора, вентиляционные трубы.

Типовые размеры емкостей

Пример заявки: корпус колодца из трубки (СП) Дк=1400 мм, Нр=1800 мм, Дг=800 мм, Нг=300 мм, тип грунта B-1, нагрузка – тип І. Укажите диаметр, материал подводящих и напорных коллекторов, а также глубину залегания относительно поверхности земли.

3. Насосное оборудование.

Количество и мощность насосов определяется проектной документацией. Предварительный выбор насосов может быть осуществлен после заполнения заказчиком  опросного листа .

Погружные насосы MF

Сфера применения: бытовые и производственные сточные воды без фекалий, очищенные стоки, ливневые воды, дренаж.

Рабочий диапазон: Q = 1 - 30 м3/час, Н до 15 м.

Установка:< погружная стационарная, переносная.

Погружные насосы PIRANHA с режущим механизмом

Сфера применения:ия: бытовые сточные воды с фекалиями, частные дома коттеджи, поселковые КНС, локальные КНС, напорная канализация.

Рабочий диапазон: Q = 1 - 22 м3/час, Н до 65 м.

Установка: погружная стационарная, переносная. Некоторые модели могут устанавливаться в сухом исполнении с кратковременным режимом работы.

Рабочее колесо: с режущим механизмом.

Преимущества: идеален для бытовой напорной канализации, уникальная режущая система, работа на трубу малого диаметра 32 -50 мм.

Дополнительно: идеален для систем со сложным рельефом и высоким перепадом высот.

Скачать каталог

Погружные насосы AS с антиблокировочной системой CONTRABLOCK

Сфера применения: бытовые сточные воды с фекалиями, частные дома коттеджи, поселковые КНС, локальные КНС.

Рабочий диапазон: Q = 5 - 60 м3/час, Н до 20 м.

Установка: погружная стационарная, переносная.

Рабочее колесо: антиблокировочная система CONTRABLOK. Свободный проход до 60 мм.

Преимущества: идеален для бытовой и промышленной канализации, защита против блокировки твердыми включениями.

Скачать каталог

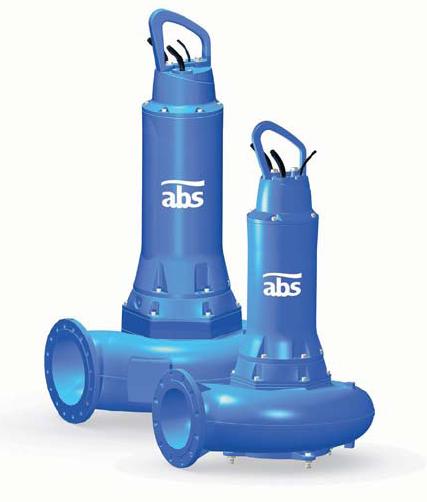

Насосы AFP с антиблокировочной системой CONTRABLOCK

Сфера применения: бытовые сточные воды с фекалиями, частные дома коттеджи, поселковые КНС, локальные КНС.

Рабочий диапазон: Q = 60 - 10000 м3/час, Н до 60 м.

Установка: погружная стационарная, переносная, сухая вертикальная и горизонтальная с рубашкой охлаждения.

Рабочее колесо: антиблокировочная система CONTRABLOK. Свободный проход до 100 мм.

Преимущества: идеален для коммунальной и промышленной канализации, защита против блокировки твердыми и волокнистыми включениями. Защита от затопления при сухой установке.

Для правильного подбора насоса используйте программу  ABSeL (ABS)

Смотреть все  канализационные насосы ABS и DAB

Автоматические муфты

Автоматические муфты применяются для стационарного монтажа насосов и направляющих.  Их размеры зависят от диаметра напорного патрубка насоса. По конструкции муфты бывают с напорным коленом и без него. Опционально можно заказывать соединительное витоновое уплотнение. Чертежи муфт предоставляются вместе с насосным оборудованием.

4. Аппаратура управления

В состав аппаратуры управления входит щит управления, контрольно-измерительные приборы, датчики уровня, контроллеры.

Щит управления выбирается с учетом:

-     общего количества установленных насосов и дополнительного оборудования;

-     номинального тока и мощности двигателя;

-     напряжения питания;

-     места монтажа щита управления. При необходимости предусматривается защита от дождя, принудительный обогрев или вентиляция.

Щиты управления серии IST

Блок управления насосами SMG

Базовый контроллер управления насосом - BPC

Напряжение: 230/400V AC
Ток: 16(8)/16(4)A
Класс защиты: I
Тип защиты: IP-68
Переключение: Нормально открытый (стандарт) или для двойного переключения
Тип кабеля: HO7RN-3G1.0 или AO5RN-4G0.75
Температура среды: продолжительная эксплуатация 60 °C

Скачать каталог

Модель HSR  - гидростатический датчик уровня, погружной конструкции, защищенный от загразнений. Датчик создан для измерения уровня в жидкостях, таких как ливневая вода и сточная вода в приямках насоса.

Кабель: PVC 12 м или 25 м
Корпус: PVC 32 x 270 мм

Скачать каталог

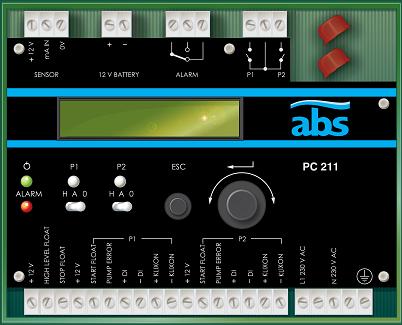

Основные функции и характеристики PC211:

-     Монтаж на DIN-рейке. Размер 118 x 128 x 72 mm

-     Легкость настройки функций.

-     Установка индивидуальных уровней включения и отключения насосов.

-     Периодическое кратковременное включение насосов при длительном простое насоса (-ов).

-     Тепловая защита двигателя по току. Подключение датчиков температуры.

-     Контроль герметичности торцевого уплотнения.

-     Звуковая и световая сигнализация даже при отсутствии напряжения питания (12 В батарея).

-     Контроль исправности гидростатического датчика и резервного насоса.

-     Управление мешалкой.

4. Системы автоматической очистки резервуаров

Накопление сточных вод в резервуаре характеризуется скоплением плотных слоев ила, мусора как на дне резервуара так и на поверхности жидкости. Периодически появляется необходимость в очистки резервуаров. Это требует специальных механизмов и материальных затрат. Несвоевременная очистка резервуара или длительная работа только одно насоса (из двух установленных), может привести к заиливанию и блокировке насоса.

Применение автоматических систем очистки резервуара позволяет снизит эксплуатационные затраты по обслуживанию КНС и дополнительно защитить насосы от блокировки и заиливания. Для этой цели компания ABS предлагает применение  погружных мешалок типа RW или промывочных клапанов TURBOFLUSH.

Системы автоматической очистки резервуаров применяются по согласованию с генеральным проектировщиком или заказчиком.
